Лестница у террасы кажется небольшой частью проекта, пока не начинается монтаж. Ошибка всего в несколько сантиметров по высоте ступени меняет ритм шага, слишком узкая проступь делает спуск неудобным, а неправильно собранный каркас со временем может стать причиной люфта и скрипа.
При использовании ступеней из ДПК к геометрии добавляется еще одно условие — материал должен иметь правильные точки опоры и возможность для температурного расширения. Поэтому лестницу лучше рассчитывать как отдельную конструкцию, а не собирать из остатков террасной доски непосредственно на объекте.
Сначала геометрия, потом материал
Расчет лестницы начинается не с выбора цвета ступени и даже не с ширины марша. Первый параметр — общая высота подъема от чистового уровня нижней площадки до поверхности готовой террасы.
После этого высоту делят на предполагаемое количество подъемов. Полученное значение должно быть одинаковым для всех ступеней одного марша.
Для предварительной проверки удобства часто используют формулу шага:
2h + b = примерно 600–640 мм
где:
- h — высота подступенка;
- b — глубина проступи.
Например, если высота ступени составляет 170 мм, удобная глубина проступи будет находиться примерно в районе 260–300 мм:
170 × 2 + 290 = 630 мм.
Такое соотношение соответствует естественному шагу взрослого человека. Если сделать ступень значительно выше, лестница станет круче. Если одновременно увеличить высоту и уменьшить проступь, особенно неудобным будет спуск.

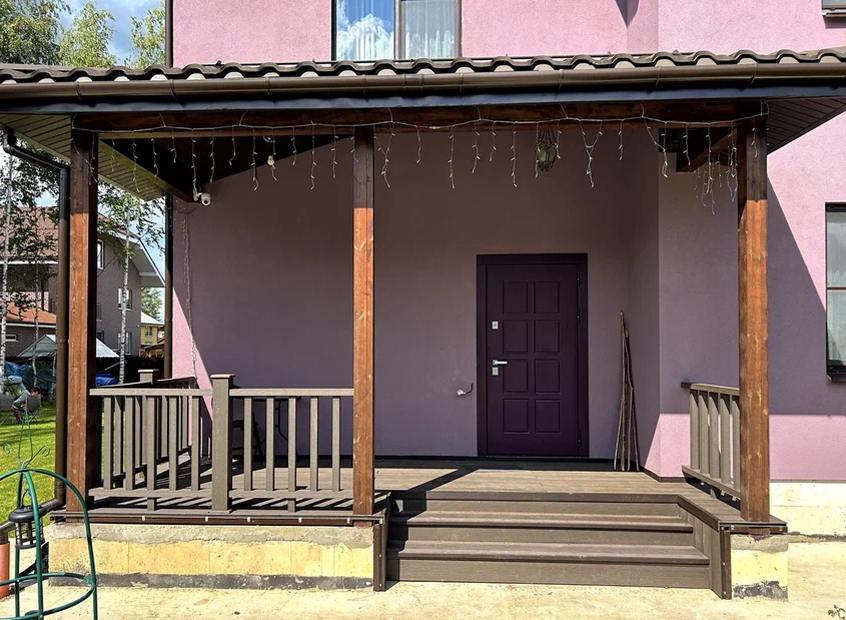

Пример расчета лестницы к террасе
Предположим, поверхность готовой террасы расположена на высоте 850 мм от нижней площадки.
Можно разделить эту высоту на пять подъемов:
850 / 5 = 170 мм.
Получаем пять одинаковых подъемов высотой 170 мм. Если принять глубину проступи около 290 мм, проверяем конструкцию по формуле шага:
2 × 170 + 290 = 630 мм.
Такая геометрия значительно удобнее варианта, при котором ради сокращения длины лестницы делают четыре ступени высотой более 210 мм.
При этом формула шага — это инструмент предварительного проектирования, а не замена строительным нормам. Для общественного объекта, входной группы или лестницы, которая входит в путь эвакуации, размеры необходимо проверять по требованиям проекта и действующим СП.
Почему первая и последняя ступень часто оказываются разной высоты
Одна из распространенных ошибок появляется уже после правильного расчета. Каркас изготавливают по черновым отметкам, а затем добавляют финишное покрытие нижней площадки или настил террасы.
В результате первая ступень может стать выше остальных, а последняя — ниже. На чертеже разница кажется небольшой, но человек быстро привыкает к одинаковому ритму лестницы. Неожиданное изменение высоты последней ступени повышает риск оступиться.
Поэтому расчет выполняют между двумя чистовыми уровнями — уже с учетом толщины покрытия нижней площадки, конструкции террасы и самой ступени ДПК.
Забежные ступени: почему простого деления здесь недостаточно
Если места перед террасой мало, прямой марш иногда заменяют Г-образной или П-образной лестницей с забежными ступенями. Это позволяет выполнить поворот без большой промежуточной площадки, но значительно усложняет расчет.
Забежная ступень имеет разную глубину: узкую возле внутренней стороны поворота и широкую снаружи. Поэтому ориентироваться только на максимальную ширину такой ступени нельзя.
Геометрию проверяют по предполагаемой линии движения человека. На этой линии глубина последовательных ступеней должна обеспечивать предсказуемый и удобный шаг.
Особенно важно контролировать три параметра:
- одинаковую высоту всех подъемов;
- плавное изменение глубины забежных ступеней;
- достаточную ширину в рабочей зоне, куда человек фактически ставит стопу.
Попытка «вписать» поворотную лестницу в слишком маленький участок часто приводит к очень узкой внутренней части ступени и резкому изменению шага.
Для лестниц на путях эвакуации требования строже: применение криволинейных маршей и забежных ступеней ограничено. Поэтому на коммерческом объекте такой узел необходимо согласовывать еще на стадии проектирования.
Размер ступени ДПК тоже нужно учитывать в проекте
Геометрию каркаса желательно подбирать под фактический профиль, который будет использоваться в проекте.
Например, в ассортименте Polywood есть полнотелая ступень POLYWOOD™ 320 размером 320 × 20 мм. Производитель рекомендует ее в том числе для коммерческих объектов с высокой интенсивностью нагрузки.
Также представлены более широкие полнотелые ступени, включая POLYWOOD™ 348 и POLYWOOD™ 348 COLOR.
Использование готового ступенчатого профиля упрощает формирование передней части лестницы: не приходится собирать проступь и носик из нескольких узких обрезков террасной доски.
Что должно находиться под ступенью
Сам ДПК является финишным материалом. Несущую функцию выполняет основание лестницы.
В рекомендациях Polywood для монтажа ступеней рассматриваются бетонное основание, стальной каркас и каркас из ЛСТК. Для металлического варианта сначала формируется косоур из профильной трубы и опорные площадки под каждую ступень.
В частном строительстве встречаются и деревянные косоуры. Однако их необходимо рассматривать отдельно от ДПК: срок службы финишного покрытия не отменяет требований к защите деревянной несущей конструкции от влаги.
| Параметр | Металлический каркас | Деревянные косоуры |
|---|---|---|
| Жесткость | Высокая при правильном расчете профиля и сварке | Зависит от сечения и влажности древесины |
| Стабильность геометрии | Хорошо сохраняет размеры | Дерево может изменять геометрию при увлажнении и высыхании |
| Защита от влаги | Нужна качественная антикоррозионная обработка | Необходима защита древесины от влаги и биологических повреждений |
| Сложные повороты | Удобно изготавливать сложные узлы и забежные участки | Требуют точной раскройки косоуров |
| Коммерческая эксплуатация | Часто предпочтительнее благодаря жесткости конструкции | Требует особенно тщательного расчета и обслуживания |
Главный узел: сколько опор нужно под ступенью
Даже толстый профиль ДПК нельзя рассматривать как самостоятельную балку с неограниченным пролетом. Если опоры расположены слишком далеко друг от друга, при наступании появляется прогиб.
В инструкции Polywood по монтажу ступеней указано, что расстояние между поперечинами основания не должно превышать 400 мм.
Это особенно важно на широких лестницах. Ступень должна иметь стабильную опору по всей рабочей зоне, а каркас — воспринимать нагрузку без заметной деформации.
Для крепления ступени к металлическому основанию Polywood рекомендует мебельные болты М6, устанавливаемые в зенкованные отверстия.
Компенсационный зазор: 5 мм, которые защищают конструкцию
ДПК изменяет линейные размеры при изменении температуры. Поэтому при жестком зажиме профиля между элементами каркаса материалу некуда компенсировать расширение.
Производитель рекомендует оставлять между ступенью и косоуром компенсационный зазор 5 мм.
Если проигнорировать этот узел, летом при нагреве ступень может упираться в соседний элемент конструкции. Возникает внутреннее напряжение, которое способно проявиться деформацией, смещением крепежа или посторонними звуками.

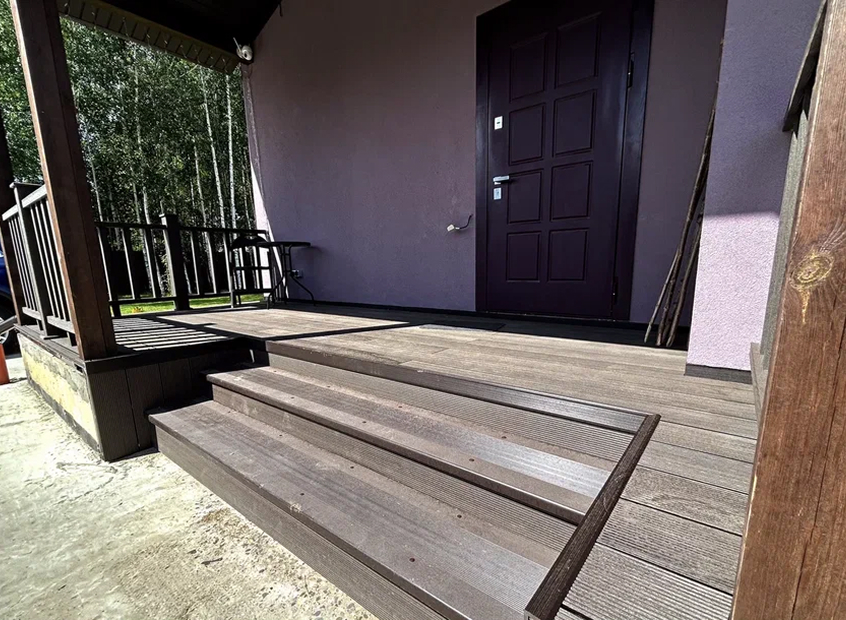

Откуда появляется скрип
Скрип лестницы из ДПК обычно связан не с самим фактом использования композита, а с движением элементов относительно друг друга.
Чаще всего проблема появляется в нескольких местах:
- ступень имеет недостаточное количество точек опоры и прогибается;
- каркас обладает собственным люфтом;
- крепеж перетянут или, наоборот, не фиксирует профиль достаточно жестко;
- не оставлен компенсационный зазор;
- ступень и подступенок жестко упираются друг в друга;
- подступенок закреплен только по краям и начинает вибрировать;
- металлические элементы каркаса соприкасаются в подвижном узле.
Поэтому бороться со скрипом после завершения отделки значительно сложнее, чем исключить его на стадии сборки каркаса.
Как соединять ступень и подступенок
Подступенок выполняет в первую очередь декоративную функцию: закрывает каркас и формирует законченный внешний вид лестницы.
Polywood рекомендует использовать для него массивную террасную доску или подходящие торцевые элементы.
Важно, чтобы подступенок имел собственные точки крепления и не использовался как распорка, в которую с усилием упирается проступь. Между деталями необходимо учитывать температурное изменение размеров материала.
Еще одна ошибка — пытаться закрыть торец лестницы случайным узким обрезком ДПК. На углах такая деталь получает механическую нагрузку первой и при недостаточном креплении быстро начинает двигаться.
Нужен ли алюминиевый противоскользящий профиль
Для любой лестницы основное требование — поверхность ступени должна обеспечивать безопасное движение, особенно на улице после дождя, снега или образования наледи.
Ступени POLYWOOD™ имеют рифленую поверхность типа «вельвет» и позиционируются производителем как решение с противоскользящими свойствами.
Дополнительный алюминиевый профиль на передней кромке может использоваться как отдельное техническое решение. Он способен:
- визуально выделить край ступени;
- дополнительно защитить наиболее нагруженную переднюю кромку;
- служить основанием для противоскользящей вставки;
- повысить заметность ступени при контрастном исполнении.
Но называть алюминиевую накладку обязательной для каждой лестницы из ДПК неправильно. Ее необходимость определяется конструкцией ступени, назначением объекта, требованиями проекта и условиями эксплуатации.
Для общественных пространств и путей движения маломобильных групп требования к противоскользящей поверхности и визуальному обозначению ступеней необходимо проверять отдельно по действующим нормам.
Что особенно важно для наружной лестницы
На улице к обычной механической нагрузке добавляется вода. Поэтому конструкция должна быть собрана так, чтобы влага не задерживалась в закрытых полостях каркаса и в местах примыкания ДПК.
Не стоит герметично «запечатывать» ступень монтажной пеной или клеем по всей площади. Такая схема мешает температурному движению материала и затрудняет высыхание узла.
Металлический каркас необходимо защищать от коррозии, особенно в местах сварки и реза профильной трубы. Если используется деревянное основание, торцы и участки крепежа требуют защиты от увлажнения.
Пять проверок до первого отверстия
- Проверить высоту подъема. Замер выполняют между чистовыми уровнями нижней площадки и террасы.
- Пересчитать количество ступеней. Все подъемы одного марша должны получиться одинаковыми.
- Проверить глубину проступи. Удобство можно предварительно оценить по формуле 2h + b ≈ 600–640 мм.
- Сверить каркас с профилем ДПК. Размер готовой ступени должен быть известен до изготовления металлических опорных площадок.
- Предусмотреть точки опоры и зазоры. Для системы Polywood расстояние между поперечинами должно быть не более 400 мм, а рекомендуемый компенсационный зазор между ступенью и косоуром составляет 5 мм.
Хорошая лестница не должна напоминать о себе
Правильно рассчитанная лестница воспринимается естественно: человеку не приходится смотреть под ноги перед каждой ступенью, менять длину шага или искать место для стопы.
Именно поэтому проектирование начинается с миллиметров, а заканчивается материалом. Сначала определяют чистовые отметки, количество подъемов, ширину проступи и конструкцию каркаса. Затем под эти параметры выбирают ступени из ДПК POLYWOOD™, крепеж и декоративные элементы.
Особенно внимательно стоит рассчитывать поворотные лестницы, конструкции с забежными ступенями и входные группы коммерческих объектов. В таких случаях стоимость инженерного расчета несопоставимо ниже стоимости переделки уже сваренного каркаса и нарезанного ДПК.
Расчет лестницы из ДПК лучше выполнить до закупки ступеней, профилей и комплектующих. Ошибка в высоте подступенка, глубине проступи, количестве ступеней или конструкции каркаса может привести к переделке уже во время монтажа и увеличить итоговую стоимость проекта.
